ABS/PS塑料板件分色逻辑与材料特性差异 在精密注塑成型领域，ABS（丙烯腈-丁二烯-苯乙烯共聚物）与PS（聚苯乙烯）作为两种基础工程塑料，其表面处理与分色策略存在显著差异。ABS材料具有优异的抗冲击强度和表面光泽度，且分子结构中含有苯环，使得其表面能相对较高，有利于涂料中的极性基团附着。相比之下，PS材料硬度较高但脆性大，表面能较低，对溶剂型涂料的相容性较差，若直接进行复杂分色喷涂，极易出现

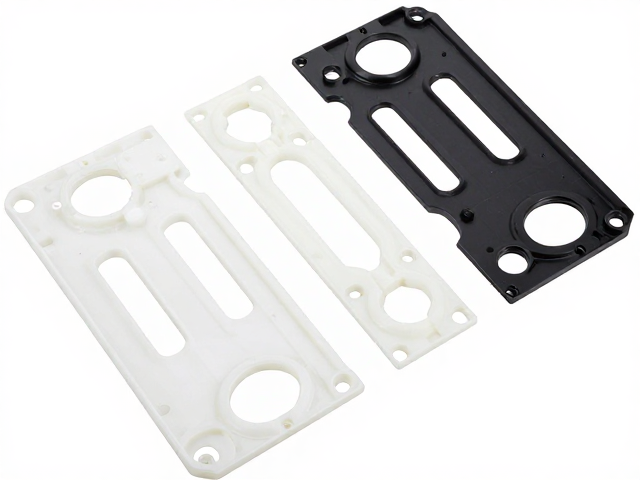

ABS/PS塑料板件分色逻辑与材料特性差异
在精密注塑成型领域，ABS（丙烯腈-丁二烯-苯乙烯共聚物）与PS（聚苯乙烯）作为两种基础工程塑料，其表面处理与分色策略存在显著差异。ABS材料具有优异的抗冲击强度和表面光泽度，且分子结构中含有苯环，使得其表面能相对较高，有利于涂料中的极性基团附着。相比之下，PS材料硬度较高但脆性大，表面能较低，对溶剂型涂料的相容性较差，若直接进行复杂分色喷涂，极易出现咬底、发白或附着力不足的问题。因此，分色逻辑的核心在于识别材料对溶剂和底漆的耐受阈值，ABS通常能承受一定程度的溶剂侵蚀以形成机械锚点，而PS则更依赖物理吸附或专用改性底漆。
分色逻辑的实际应用需结合零件的功能区域与视觉需求进行拆解。对于需要高光泽及金属质感的面板，ABS常采用“底漆+色漆+清漆”的多层结构，利用底漆填充微观瑕疵并提供抓力；而对于结构件或内部非外观件，PS可能仅能承受简单的单色喷涂或免喷涂着色。分色边界的设计必须考虑喷涂掩膜的贴合精度，ABS件因尺寸稳定性好，分色线可设计得更细锐；PS件因内应力较大，在喷涂溶剂应力作用下可能发生微变形，导致分色边缘出现“虚边”或渗漆，因此在逻辑上需预留适当的公差或采用遮蔽胶带进行软性过渡。

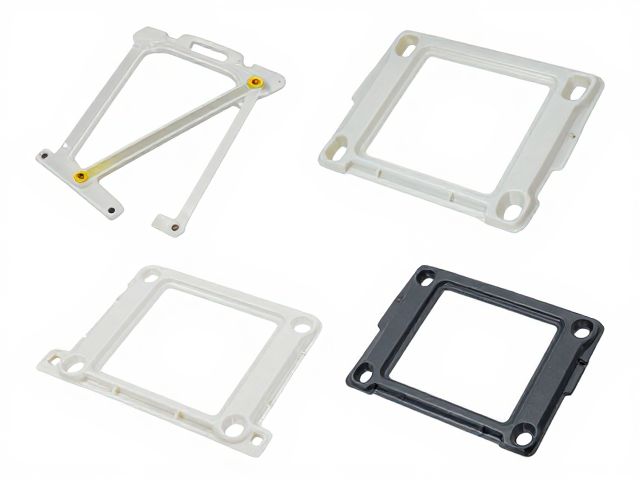

精密零件组合中的装配公差与遮蔽策略
精密零件的组合质量直接决定了最终喷涂效果的连续性，特别是在双色或多色部件中，接缝处的处理是技术难点。ABS与PS混合使用的组件中，由于两者热膨胀系数不同，在高温烘烤固化过程中会产生微小的尺寸变化，若装配间隙设计不当，会导致漆膜在接缝处开裂或积聚。合理的间隙控制通常保持在0.1mm至0.3mm之间，既保证了视觉上的整洁，又为漆膜的收缩预留了缓冲空间。此外，零件在组装前需进行严格的清洁度控制，脱模剂残留是导致ABS件漆膜脱落的主要诱因，需通过等离子处理或专用清洗剂去除表面低分子物，以确保不同材质间漆膜的附着力一致性。
遮蔽策略在精密组合件中扮演着关键角色，其核心在于平衡防护效率与边缘质量。传统纸胶遮蔽在复杂曲面零件上易产生褶皱，导致漆雾渗入形成“毛边”，而近年来流行的水性遮蔽漆或激光切割精密掩膜成为主流选择。对于ABS/PS组合件，遮蔽材料需具备耐溶剂特性，避免在喷涂过程中被油漆溶剂溶解而污染零件表面。在实际操作中，遮蔽区域的覆盖需超过分色线至少2-3毫米，以应对喷涂压力波动带来的漆雾漂移。同时，遮蔽后的零件需进行固化前的静置，使溶剂挥发，防止遮蔽物与漆膜粘连，从而在剥离时获得锐利清晰的分色线条。
喷涂工艺参数对表面质量的影响机制
喷涂工艺参数的设定直接影响漆膜的厚度、流平性及最终色泽表现。对于ABS件，喷涂压力通常控制在0.3-0.5 MPa，雾化空气压力需配合涂料粘度进行微调，以确保涂料颗粒细腻均匀。PS件由于表面能低，喷涂时需特别注意涂料的流平时间，过快的干燥速度会导致橘皮现象，因此烘道温度曲线需设置平缓的升温段，避免表面迅速结皮而内部溶剂无法逸出引发针孔。涂料的粘度管理至关重要，使用4号福特杯测量时，ABS底漆粘度通常维持在20-30秒，而PS专用面漆则需根据喷涂设备类型调整至15-25秒，以确保良好的雾化效果和流平性。
烘烤固化过程是决定漆膜最终性能的关键环节。ABS件通常采用阶梯式升温，初始温度设定在60-70℃进行表干，随后升至80-90℃进行流平和固化，总固化时间控制在30-45分钟，以平衡生产效率与漆膜硬度。PS件对热敏感，高温易导致黄变或变形，因此固化温度需严格控制在70-80℃，并延长流平时间，确保溶剂完全挥发。涂层厚度的控制需使用湿膜测厚仪实时监测，一般单层漆膜厚度控制在15-25微米，总厚度不超过60微米，过厚的漆膜在PS件上易因内应力过大而产生裂纹，而在ABS件上则可能因收缩不均导致表面瑕疵。
缺陷分析与质量控制标准
在ABS/PS塑料板件喷涂过程中，常见的缺陷包括附着力不良、流挂、橘皮、缩孔和分色线模糊等。附着力不良多源于前处理不足或材料表面污染，可通过划格试验（ISO 2409）进行验证，合格标准通常为0级或1级。流挂现象多由喷涂过厚或溶剂挥发过慢引起，需调整喷涂距离和走枪速度，确保薄喷多层。橘皮问题与涂料流平性及烘烤条件密切相关，可通过添加流平剂或优化烘道温度曲线进行改善。缩孔通常由表面张力不均或异物污染导致，需严格控制车间洁净度，确保涂料过滤系统正常工作。
质量控制标准需建立严密的检测流程，包括外观检查、尺寸测量和性能测试。外观检查需在标准光源箱下进行，距离30-50厘米，视角45度，检查漆膜是否均匀、无瑕疵。尺寸测量需使用三坐标测量机或高精度卡尺，确保分色线位置及零件装配尺寸符合图纸要求。性能测试包括附着力测试、硬度测试（铅笔硬度法）和耐溶剂擦拭测试。对于高要求的应用场景，还需进行耐候性测试和冷热冲击测试，以验证漆膜在极端环境下的稳定性。所有检测数据需记录归档，形成完整的质量追溯体系，确保每批次产品的一致性。
