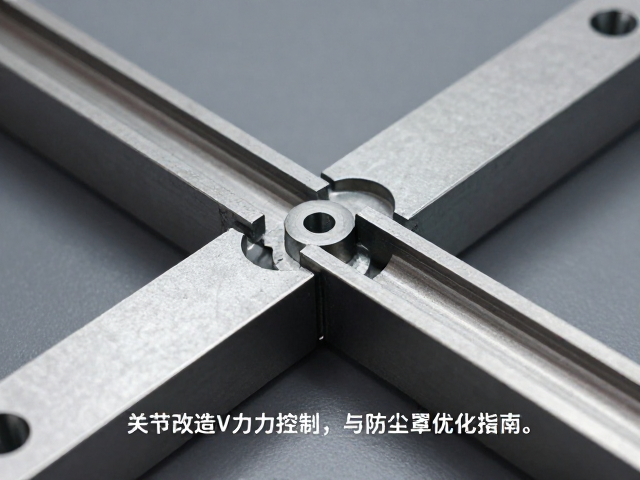

关节改造中V型槽受力分析与力度控制策略
在机械关节的改造与升级过程中，V型槽作为核心的导向与定位结构，其受力状态的稳定性直接决定了整体运动的精度与寿命。V型槽的设计初衷是利用两点接触原理实现自定心，但在高负载或高频往复运动的场景下，接触点的应力集中极易导致材料疲劳或微观形变。因此，在改造初期，必须通过有限元分析软件对V型槽在极限工况下的应力分布进行模拟，重点观察接触区域的赫兹接触应力变化，确保材料屈服强度留有足够的安全裕度。
力度控制的核心在于将理论计算转化为可执行的机械参数。实际操作中，通常采用伺服电机配合高精度扭矩传感器来监测驱动端的输出力矩。通过建立力矩与关节角度的映射模型，可以实时调整PID控制器的增益参数，从而抑制因V型槽摩擦系数波动引起的抖动。例如，当检测到接触面存在微小杂质导致摩擦力突变时，控制系统应能自动降低加速度阈值，避免刚性冲击对V型槽边缘造成崩裂，这种基于实时反馈的力度微调是保障长期运行稳定性的关键手段。
防尘罩结构优化与密封性能提升方案
防尘罩在关节系统中扮演着隔绝外部环境干扰的重要角色，其结构设计的合理性直接影响内部润滑脂的保持能力及精密部件的清洁度。传统的平面覆盖式防尘罩容易在关节伸缩过程中产生褶皱，进而积累油污和粉尘，形成磨损源。优化方案倾向于采用波纹状或折叠式伸缩结构，利用弹性材料（如聚氨酯或特种橡胶）的形变特性，确保在关节全行程范围内，防尘罩表面始终保持平滑过渡，减少因摩擦产生的微粒脱落，从而降低对V型槽接触面的污染风险。
密封界面的处理是防尘罩优化的另一大难点。静态密封主要依赖O型圈或唇形密封条与防尘罩本体的过盈配合，而动态密封则需要解决防尘罩与关节本体之间的相对运动问题。通过引入迷宫式密封结构或增加迷宫槽的深度，可以有效阻断外部粉尘通过缝隙侵入的路径。同时，材料表面的疏水疏油涂层处理能显著提升防尘罩在恶劣环境下的自清洁能力，防止油污附着后硬化成块，进而对关节运动造成阻碍。这种从结构几何到材料表面处理的综合优化，能大幅延长关节系统的免维护周期。
改造实施中的工艺细节与检测标准
关节改造并非简单的零部件替换，而是一套严密的系统工程，其中工艺细节的控制往往决定了最终的性能上限。在V型槽加工阶段，研磨精度需控制在微米级别，表面粗糙度Ra值建议保持在0.4μm以下，以减小初始摩擦系数并提高接触刚度。装配过程中，需使用专用工装确保V型槽与配合面的平行度误差小于0.02mm，避免因安装偏差导致单边受力，长期运行后引发卡滞或异响。
检测环节应建立严密的验收标准，涵盖几何尺寸、运动性能及环境适应性三个维度。几何尺寸检测使用三坐标测量机验证V型槽的角度一致性及关键定位尺寸；运动性能测试则需在额定负载下进行至少10万次往复运行，监测温升情况及定位重复精度，确保温升不超过15℃且重复定位误差保持在预设范围内；环境适应性测试需模拟高粉尘或潮湿环境，验证防尘罩在极端工况下的密封有效性，确保无粉尘侵入或润滑脂变质现象，从而全面保障改造后的关节系统具备可靠的长期运行能力。
