透明件二次剪切与刻削修整法,特殊材质处理技巧

制作工艺 · 水口处理 · 2026-05-18

透明件二次剪切与刻削修整的基础原理 透明塑料件在注塑成型后,常因流痕、毛边或尺寸偏差需要进行二次加工,其中剪切与刻削是两种核心的物理修整手段。剪切通常利用高精度刀片对材料边缘进行切断,适用于PC(聚碳酸酯)、PMMA(亚克力)等硬质透明材料的初步成型修整;而刻削则更多涉及使用微型铣刀或激光束去除局部多余材料,以解决内部结构干涉或表面瑕疵。这两种工艺的核心在于控制材料内部的应力释放,避免因局部过热

透明件二次剪切与刻削修整的基础原理

透明塑料件在注塑成型后,常因流痕、毛边或尺寸偏差需要进行二次加工,其中剪切与刻削是两种核心的物理修整手段。剪切通常利用高精度刀片对材料边缘进行切断,适用于PC(聚碳酸酯)、PMMA(亚克力)等硬质透明材料的初步成型修整;而刻削则更多涉及使用微型铣刀或激光束去除局部多余材料,以解决内部结构干涉或表面瑕疵。这两种工艺的核心在于控制材料内部的应力释放,避免因局部过热或机械应力集中导致透明件出现发白、裂纹或光学畸变。

在实际操作中,材料的分子结构决定了加工参数的的设定逻辑。例如,PMMA玻璃化转变温度约为105°C,若剪切速度过快导致摩擦热积聚超过此阈值,材料表面会迅速软化并粘附刀具,形成难看的拉丝现象。相比之下,PC材料具有更高的韧性,对冲击敏感,但在高温下易发生分子链断裂,导致透光率下降。因此,理解不同聚合物在受力与受热下的流变行为,是制定剪切路径和刻削深度的先决条件,直接决定了最终成品的光学性能与结构完整性。

特殊材质在剪切过程中的应力控制策略

针对高韧性透明材质如PETG或PC,二次剪切时需重点解决内应力释放问题。这些材料在注塑过程中往往残留较大的定向应力,若直接进行硬性剪切,极易在切口处产生微裂纹,进而引发应力开裂。有效的处理方式是采用预热剪切法,将加工区域温度提升至材料玻璃化转变温度以下5-10°C,使材料处于高弹态,从而降低剪切阻力。例如,在加工厚度为2mm的PC板时,将刀具预热至60-70°C,并使用刃口角度大于30°的金刚石涂层刀片,可显著减少切口崩边现象,确保边缘平滑度达到光学级要求。

对于易碎性透明材质如CR-39或普通PMMA,剪切时的夹持与支撑方式至关重要。由于这类材料硬度高但脆性大,局部点接触受力会导致不可逆的破碎。实践中常采用真空吸附平台配合柔性硅胶垫进行固定,避免机械夹具产生的点压力。在切割路径设计上,应避免锐角转折,采用圆弧过渡或阶梯式进刀策略。数据表明,当进刀速度控制在0.5-1.5m/min,且刀具与材料接触角保持在45°左右时,PMMA切口的雾度值可控制在2%以内,满足高端光学透镜边框的装配标准。

高精度刻削修整中的热管理与刀具选择

刻削工艺主要用于处理透明件内部的复杂结构或微米级公差修正,其核心挑战在于热管理。高速旋转刀具与透明塑料摩擦会产生显著热量,若散热不及时,切削区域会形成熔融层,冷却后形成浑浊的白化区,严重影响透光性。解决这一问题的关键在于选用具有优异导热性能的刀具材料,如涂层硬质合金或单晶金刚石刀具,并配合低压氮气吹扫系统进行强制冷却。在实际案例中,使用金刚石涂层铣刀对厚度为5mm的PMMA进行深腔刻削,当主轴转速设定为24,000rpm,进给速率为200mm/min时,切口表面粗糙度Ra值可维持在0.4μm以下,且无明显热损伤痕迹。

刀具几何形状的设计直接影响刻削过程的稳定性与表面质量。对于透明件修整,通常推荐使用大螺旋角(45°-60°)的立铣刀,这种设计能提供更平滑的切削动作,减少振动和颤振。此外,刀具刃口的抛光处理不可忽视,镜面处理的刃口能降低切削摩擦系数,减少热量产生。在加工具有复杂曲面的透明导光板时,采用球头刀配合五轴联动加工,能够精确控制切削残留高度。根据工业数据,当刀具半径与曲面曲率半径匹配度高于90%时,刻削后的表面光泽度可提升15%-20%,有效避免了传统工艺中常见的刀痕残留问题。

修整后的表面处理与质量检测标准

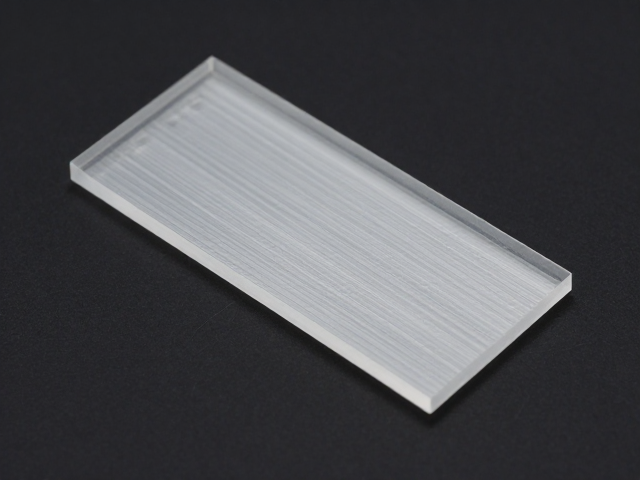

完成剪切与刻削后的透明件表面通常存在微观划痕或应力痕迹,需通过后续处理提升光学性能。常用的表面修整方法包括溶剂抛光与机械研磨。溶剂抛光利用特定溶剂(如丙酮用于PMMA,二氯甲烷用于PC)溶解表层极薄一层材料,使其流平形成光滑表面。该过程需严格控制溶剂浓度与接触时间,通常通过自动化喷涂设备实现,每遍处理时间控制在30-60秒,避免过度溶解导致尺寸超差。机械研磨则采用从粗磨到精磨的梯度砂纸序列,最终使用氧化铈抛光液进行镜面处理,可使表面雾度降低至1%以下。

质量检测环节需结合光学仪器与目视检查,确保修整效果符合技术规范。主要检测指标包括透光率、雾度值、切口平整度及无应力双折射现象。使用分光光度计测量透光率时,标准试样在修整后透光率损失应小于2%。对于高精度光学组件,还需通过偏光仪检查内部应力分布,确保无因加工导致的光学畸变。在实际生产中,常采用AOI(自动光学检测)系统对批量产品进行切口缺陷筛查,识别标准通常依据ISO 10110光学图纸标准中的表面瑕疵等级,确保每一批次产品的边缘质量的一致性,满足精密装配与光学传输的需求。
