高温环境导致红漆附着力失效的机理分析 红色颜料在涂料体系中通常含有氧化铁红或有机酞菁类成分，这类材料在长期暴露于高温环境时，分子结构容易发生热降解或相变。当车身或物体表面温度超过特定阈值（例如夏季暴晒下金属表面温度可达60-70℃），漆膜内部的树脂基体会加速老化，导致柔韧性下降。此时，漆膜与基材之间的应力平衡被打破，热胀冷缩产生的剪切力会直接破坏界面结合力，从而引发起泡、剥落现象。 此外，红色漆
高温环境导致红漆附着力失效的机理分析
红色颜料在涂料体系中通常含有氧化铁红或有机酞菁类成分，这类材料在长期暴露于高温环境时，分子结构容易发生热降解或相变。当车身或物体表面温度超过特定阈值（例如夏季暴晒下金属表面温度可达60-70℃），漆膜内部的树脂基体会加速老化，导致柔韧性下降。此时，漆膜与基材之间的应力平衡被打破，热胀冷缩产生的剪切力会直接破坏界面结合力，从而引发起泡、剥落现象。

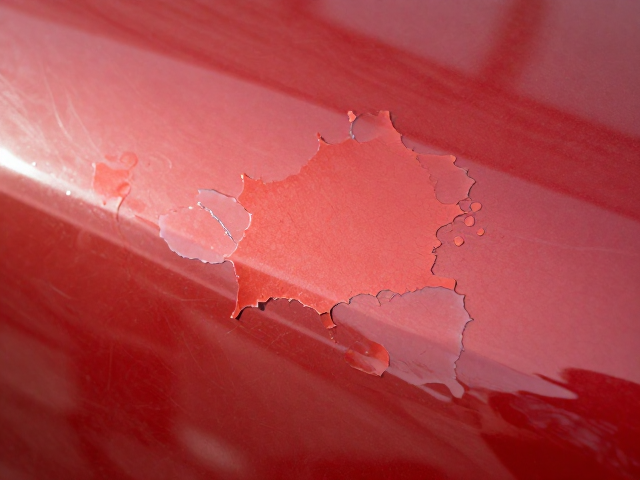

此外，红色漆层普遍较厚以追求色彩饱和度，过厚的涂层在受热时内部溶剂挥发受阻，形成微小的气泡空洞。随着时间推移，这些空洞成为应力集中点，一旦遇到雨水冲刷或机械振动，漆膜便会从薄弱点开始开裂并大面积脱落。这种由材料物理特性与高温环境共同作用导致的失效，是红漆掉漆最核心的技术原因，而非单纯的施工质量问题。
专业级漆面修复与掩蔽处理方案
针对已出现的漆面脱落，标准的修复流程需严格遵循表面处理、底材加固及涂层重建三个步骤。首先，必须使用P800-P1000目砂纸对脱落区域边缘进行精细打磨，形成平滑的过渡区，避免留下明显的砂痕或台阶。随后，使用专用脱脂剂彻底清除表面油污与蜡质，确保后续涂层能直接附着在洁净的基材上。若基材存在锈蚀，需先使用除锈剂处理并涂抹防锈底漆，这是防止问题复发的关键防线。

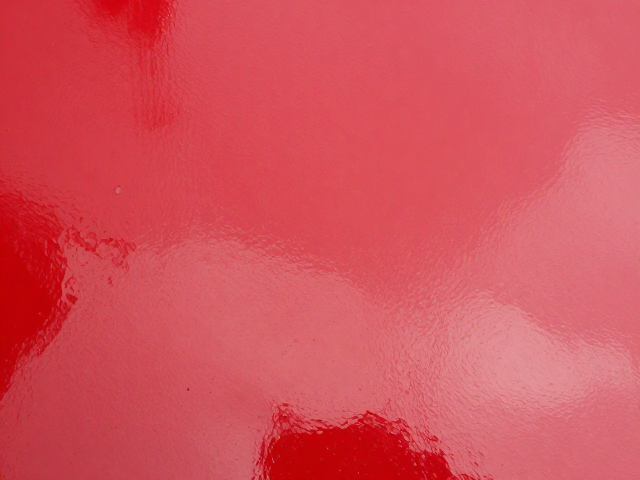

在涂层重建阶段，建议选用高耐候性的丙烯酸聚氨酯面漆，其耐热性和抗紫外线能力优于传统硝基漆。喷涂时需采用“薄喷多遍”的手法，每层间隔10-15分钟，待溶剂充分挥发后再进行下一层施工，总厚度控制在30-50微米之间。对于大面积修复，可采用局部遮蔽技术，使用高品质美纹纸和遮蔽膜保护周边完好漆面，喷涂后趁未完全干燥时撕除遮蔽材料，可获得更自然的边缘过渡，减少后续抛光打磨的工作量。
预防性维护与长效保护策略
日常使用中，减少高温直射是延缓红漆老化的有效手段。停放车辆或物体时，尽量选择阴凉通风处，或使用具有高反射率的银色车衣覆盖，此举可将表面温度降低10-15℃，显著减缓树脂基体的热老化过程。同时，避免使用强碱性或高腐蚀性清洁剂清洗漆面，这些化学物质会破坏漆膜表面的封闭层，使红色颜料更易受到紫外线侵蚀和水分渗透。
建立定期的漆面养护机制，每半年进行一次深度清洁和封体处理。使用含有二氧化硅成分的封体剂或高品质车蜡，能在漆膜表面形成一层致密的疏水保护膜，不仅能提升光泽度，还能有效隔离高温带来的热辐射和污染物附着。对于经常处于高温环境的工业设备或户外设施，可考虑在原厂漆基础上增加一层耐高温清漆，通过提升漆膜整体的耐热指标，从根本上解决因高温导致的附着力下降难题。
