环境温度与湿度对干燥周期的决定性影响 补土干燥并非单纯的时间等待，而是溶剂挥发与树脂固化并行的物理化学过程。环境温度直接决定了溶剂分子的动能，通常情况下，室温维持在20℃至25℃时，水性补土表干约需15至30分钟，而油性补土因溶剂挥发速率较慢，表干时间通常延长至30至60分钟。若环境温度低于15℃，干燥过程会显著延长，甚至导致补土表面发白或内部无法彻底固化；反之，若温度超过30℃，溶剂挥发过快可
环境温度与湿度对干燥周期的决定性影响
补土干燥并非单纯的时间等待，而是溶剂挥发与树脂固化并行的物理化学过程。环境温度直接决定了溶剂分子的动能，通常情况下，室温维持在20℃至25℃时，水性补土表干约需15至30分钟，而油性补土因溶剂挥发速率较慢，表干时间通常延长至30至60分钟。若环境温度低于15℃，干燥过程会显著延长，甚至导致补土表面发白或内部无法彻底固化；反之，若温度超过30℃，溶剂挥发过快可能导致补土表面结皮而内部仍潮湿，后续打磨易出现凹陷或开裂。
湿度控制同样关键，高湿度环境（相对湿度高于75%）会阻碍水性补土中水分的蒸发，导致干燥时间加倍，且容易在表面形成水渍或气泡。在潮湿季节或南方梅雨季节施工时，建议配合除湿机降低局部湿度，或改用快干型油性补土以规避水汽干扰。施工前需确保基材表面无油污、灰尘，否则杂质会阻碍补土与基材的结合，间接导致固化不良，表现为干燥后发软或附着力不足。
分层涂抹与厚度控制技巧

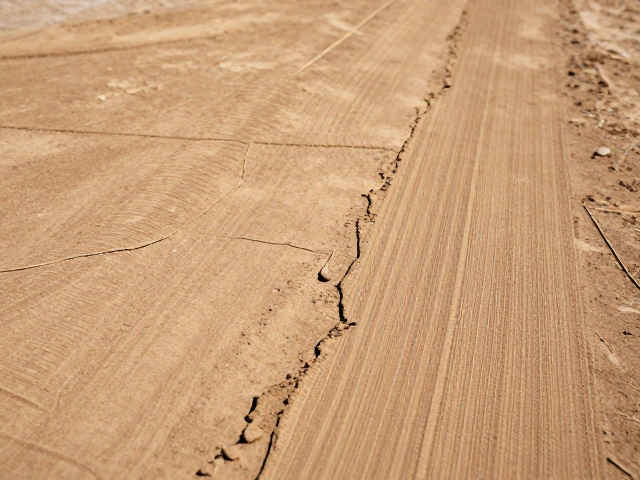

补土的干燥效率与涂抹厚度呈反比关系，厚涂是导致干燥不均、开裂和打磨塌陷的主要原因。实际操作中应遵循“薄涂多层”原则，单次涂抹厚度建议控制在1-2毫米以内。对于较深的划痕或凹坑，需分2-3次进行填补，每次待前一层表干（手感微硬、不粘手）后再进行下一层涂抹。这种分层处理能有效排出内部空气，减少气泡产生，同时确保每一层都能均匀固化，避免因外层封闭导致内层溶剂无法挥发而引发后期起泡或脱落。

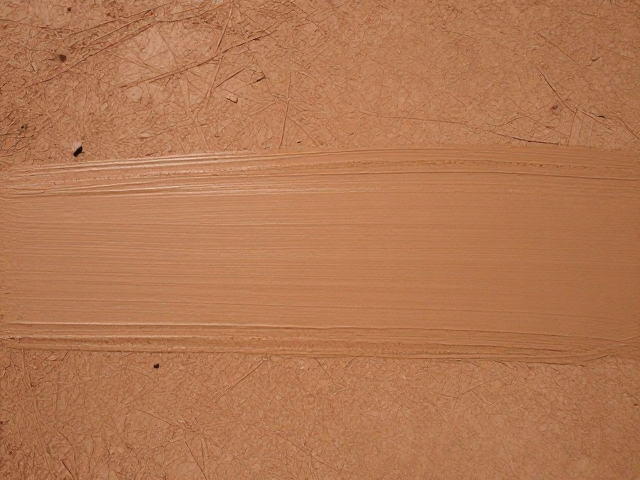

在涂抹过程中，使用刮板或专用抹刀需保持力度均匀，避免局部堆积。对于大面积修补，可采用“交叉涂抹法”，即第一遍横向涂抹，第二遍纵向涂抹，以平衡应力，减少收缩变形。若发现补土边缘与基材过渡不平顺，应及时用湿布或溶剂擦拭边缘，形成平滑过渡区，这有助于后续打磨时消除台阶痕。此外，补土未完全固化前严禁移动或触碰，轻微震动可能导致内部结构破坏，形成肉眼难见的微裂纹，影响最终修复效果。
打磨节点与密封防挥发处理
判断补土是否完全干燥，可通过观察颜色变化和触感进行验证。水性补土干燥后颜色通常变浅发白，油性补土则保持原有色泽但质地变硬。若打磨时补土呈粉末状而非片状脱落，说明已完全干燥；若出现粘砂纸、拉丝或发热现象，则表明内部尚未固化，需延长干燥时间或局部加热加速溶剂挥发。严禁在补土未干透时强行打磨，否则会导致砂纸堵塞、打磨面粗糙不平，甚至破坏补土结构。
密封处理是防止挥发残留和增强修复层稳定性的关键步骤。在补土完全干燥并打磨平整后，建议涂刷一层专用的封闭底漆或稀释的树脂液。封闭底漆能渗入补土微孔，形成致密保护膜，有效锁住残留溶剂，防止其在后续喷涂或使用中缓慢释放导致漆面起泡或变色。对于高光泽度要求的修复，封闭处理还能提升后续色漆的附着力和流平性，确保修复区域与周围基材在视觉上无缝衔接，避免出现“补丁感”或色差差异。
