同比例匹配的核心逻辑与设计前置 GK（Garage Kit）模型圈中对“同比例匹配”的追求，本质上是解决不同材质在收缩率与结构强度上的差异问题。传统的树脂打印件在打磨和组装时，常因材料特性导致尺寸微小偏差，而引入锌合金或铝合金压铸件作为底盘、轮毂或内饰骨架，能显著提升整体质感与稳定性。然而，压铸工艺并非简单的等比放大，它严格依赖于模具型腔的精密计算。在设计阶段，必须预留出针对金属材质的拔模斜度与
同比例匹配的核心逻辑与设计前置
GK（Garage Kit）模型圈中对“同比例匹配”的追求，本质上是解决不同材质在收缩率与结构强度上的差异问题。传统的树脂打印件在打磨和组装时，常因材料特性导致尺寸微小偏差，而引入锌合金或铝合金压铸件作为底盘、轮毂或内饰骨架，能显著提升整体质感与稳定性。然而，压铸工艺并非简单的等比放大，它严格依赖于模具型腔的精密计算。在设计阶段，必须预留出针对金属材质的拔模斜度与缩水率补偿，通常铝合金的线性收缩率约为0.13%-0.15%，而锌合金约为0.10%-0.14%，这一细微差别直接决定了最终成品能否与原车或原模型保持严格的几何一致性。
为了实现真正的同比例匹配，设计师需建立严密的3D数据映射体系。在CAD建模过程中，金属件与树脂或塑料件的接触面需设置严密的公差配合，通常间隙控制在0.05mm至0.1mm之间，以应对压铸后可能出现的飞边或尺寸波动。这种精密的数据对齐，确保了当锌合金轮毂装入模型时，其直径、宽度及安装孔位能与车身结构无缝衔接，避免了因尺寸偏差导致的装配干涉或视觉比例失调。这种基于数据的严谨推导，是高质量改件得以诞生的先决条件。
锌合金压铸工艺的材料特性与应用优势
锌合金因其优异的流动性、出色的表面光洁度以及良好的机械性能，成为GK改件中复杂细节件的首选材料。在压铸过程中，锌合金熔点较低（约380°C-420°C），这使得模具寿命相对较长，且能完美复刻模型中细微的散热格栅、车标纹理或复杂的机械结构。其高密度特性（约6.6-7.2 g/cm³）赋予了改件沉甸甸的手感，这种物理质感是轻质树脂或塑料件难以模拟的，从而在触觉和视觉上提升了模型的整体档次。此外，锌合金易于进行电镀、喷漆等后处理，能轻松实现镀铬、拉丝镍等高光泽金属外观，满足玩家对精致外观的需求。
在工艺执行层面，锌合金压铸对模具的热平衡控制要求极高。由于锌合金凝固速度快，模具需配备严密的冷却系统，以防止局部过热导致的变形或气孔缺陷。生产时需严格控制压射速度与压力，确保熔融金属能完全填充型腔，特别是在处理薄壁结构时，需通过模拟分析优化浇口位置，避免短射或熔接痕。经过压铸成型后的零件，通常需经过去毛刺、喷砂、电镀或阳极氧化等表面处理工序，这些步骤不仅提升了外观质感，更增强了零件的耐腐蚀性与耐磨性，使其能长期保持原有的物理形态与美学效果。
铝合金压铸工艺的结构强化与轻量化平衡
相较于锌合金，铝合金压铸（如ADC12、A380等常见牌号）在GK改件中更多应用于需要承受一定机械应力或追求轻量化平衡的结构件。铝合金密度较低（约2.6-2.8 g/cm³），这意味着在制作大型底盘或框架结构时，能在保证强度的同时减轻整体重量，有助于提升模型摆件的稳定性或遥控车模的运动性能。其抗拉强度和硬度高于锌合金，使得铝合金件在应对碰撞或频繁拆装时更具耐用性。然而，铝合金的流动性相对较差，且收缩率较大，对模具设计和压铸工艺参数（如温度、压力）的控制更为敏感，容易产生缩孔或裂纹缺陷，需通过严密的工艺验证来确保良品率。

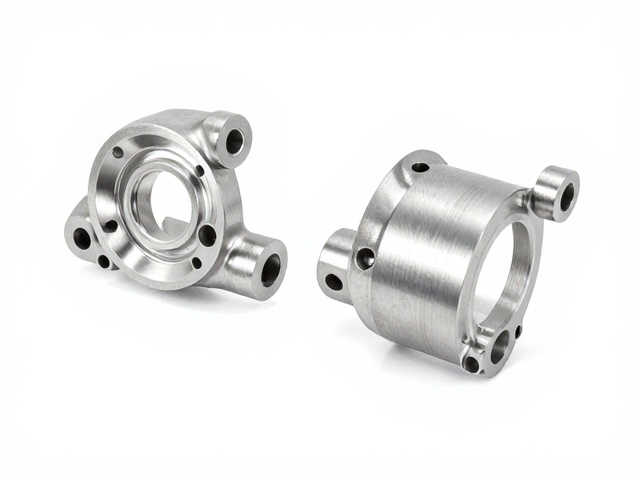

铝合金件的表面处理通常以阳极氧化为主，这种工艺不仅能形成坚硬的氧化膜，还可通过染色实现多种金属色泽，如银色、黑色、金色等，且色彩持久不褪色。在加工过程中，铝合金件常需进行CNC二次加工，以精确加工螺纹孔、配合面或安装位，确保与树脂或塑料主体件的精准对接。这种“压铸成型+精密机加工”的组合工艺，既发挥了压铸擅长复杂形状的优势，又通过机加工保证了关键尺寸的精度，从而在结构强度与装配精度之间找到了最佳平衡点，是高端GK改件中不可或缺的技术环节。
表面处理与后制程的精细化控制
无论是锌合金还是铝合金，压铸成型后的表面处理是决定改件最终视觉效果的关键步骤。喷砂处理是基础且常用的手段，通过不同目数的砂料（如120目至240目）对零件表面进行雾化处理，可消除压铸过程中可能留下的流痕或轻微瑕疵，形成均匀的哑光质感，为后续喷漆或电镀提供良好的基底。对于需要高光泽外观的零件，如轮毂中心盖或装饰条，则需进行精细的抛光与电镀处理。电镀工艺涉及前处理（除油、酸洗）、活化、电镀（如铜、镍、铬）等复杂流程，每一道工序的药水浓度、温度及时间控制都直接影响镀层的附着力与光泽度，稍有偏差即可导致起泡、脱落或色差。
除了外观处理，后制程中的尺寸校正与装配测试同样重要。压铸件在脱模后可能存在微小的应力释放变形，需通过人工或自动化设备进行抽检与校正。在组装阶段，需验证金属件与主体件的配合情况，检查是否有干涉或过松现象。对于涉及电气或机械联动的改件（如遥控车模的转向节、悬挂臂），还需进行动态测试，确保其在运动过程中无卡顿、异响或松动。这一系列严密的后制程控制，确保了每一件出厂的GK改件不仅在静态展示中比例协调、质感出众，更能在动态使用中保持稳定的性能表现，真正实现从数据模型到实体精品的完美转化。
