滑水剂涂抹前的表面预处理与环境控制 机体编号滑水剂的附着效果高度依赖于底面的洁净程度与微观状态，任何残留的油污、氧化层或细微颗粒都会导致涂层出现缩孔或附着力不均的现象。在操作前，需使用无水乙醇或专用清洗剂对需标识的区域进行彻底擦拭，确保表面无可见污渍及挥发性溶剂残留，待其自然挥发干燥后方可进行下一步工序。环境温湿度是决定流平效果的关键变量，理想的作业环境应保持在温度15-25℃、相对湿度40%-
滑水剂涂抹前的表面预处理与环境控制
机体编号滑水剂的附着效果高度依赖于底面的洁净程度与微观状态，任何残留的油污、氧化层或细微颗粒都会导致涂层出现缩孔或附着力不均的现象。在操作前，需使用无水乙醇或专用清洗剂对需标识的区域进行彻底擦拭，确保表面无可见污渍及挥发性溶剂残留，待其自然挥发干燥后方可进行下一步工序。环境温湿度是决定流平效果的关键变量，理想的作业环境应保持在温度15-25℃、相对湿度40%-60%的区间，过高的湿度会导致涂层表面发白或干燥缓慢，而低温则会显著增加滑水剂的粘度，影响其自我流平的特性。
对于经过喷砂或打磨处理的粗糙表面，需特别注意孔隙内的空气排出问题，这通常需要通过预涂一层极薄的稀释剂或采用特定的浸润手法来实现。若表面存在明显的划痕或凹坑，建议先进行局部修补或打磨平整，避免滑水剂在凹陷处置入后形成堆积，进而影响编号边缘的清晰度。操作人员的着装需符合无尘车间规范，佩戴无尘手套，防止手部油脂或纤维杂质污染作业区域，这是保证批次间一致性的基础前提。
标准化涂抹手法与流平控制细节

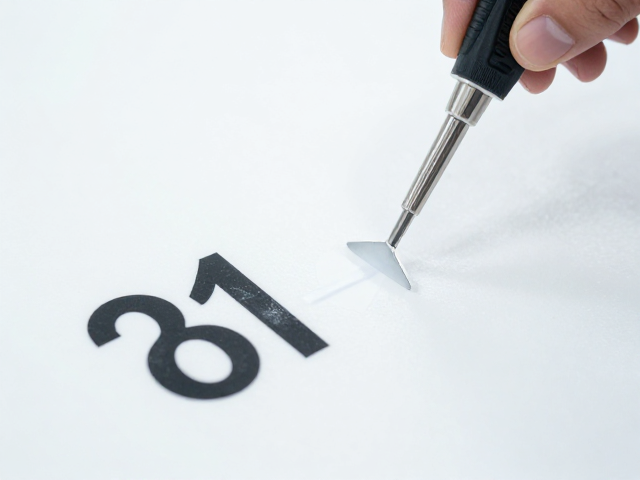

涂抹过程中，推荐使用高品质聚氨酯刷头或专用的无绒擦拭布，采用“W”字形或“之”字形轨迹进行均匀分布，避免单向直线涂抹导致局部厚度不均。第一遍涂抹应力求薄而匀，主要目的是覆盖底材并提供初始粘附，随后立即进行第二遍薄涂，此时需加快动作频率，利用滑水剂在初凝阶段的自我流平性消除刷痕。操作时刷头与基材表面应保持约30-45度的夹角，施加均匀且轻柔的压力，避免用力过猛导致刷毛变形或涂层被推挤至边缘形成积料。
在涂层尚未完全干燥的流平阶段，需定期观察表面反光情况，通过光线反射判断涂层的均匀度。若发现局部有刷痕残留，可使用干净的稀释剂对刷痕处进行极轻微的“点涂”处理，利用溶剂的溶解作用使涂膜重新融合，但需严格控制溶剂用量，防止过度溶解导致涂层变薄或露底。整个涂抹过程应保持环境空气流通，但严禁直接吹风，以免加速表面干燥引起橘皮现象，自然流平通常需要5-10分钟的时间，期间需保持环境无尘，防止灰尘颗粒落入湿膜表面造成瑕疵。
固化过程管理与常见缺陷排查
固化过程分为表干和实干两个阶段，表干期间涂层表面逐渐失去粘性，此时严禁触摸或覆盖任何物体，以免破坏涂膜完整性。对于需要立即进行后续工序的工件，需严格计算不同环境温度下的表干时间，通常在25℃环境下，表干时间约为30-60分钟，但具体数值需参考所用滑水剂产品的技术参数表进行调整。若发现涂层表面出现气泡，通常源于底材未彻底干燥或涂抹速度过快卷入空气，此时需等待气泡破裂并重新进行局部修补。
常见的涂层缺陷包括缩孔、发白、流挂和附着力不良，缩孔多由底材污染或滑水剂与底材相容性差引起，发白则常因环境湿度过高或稀释剂挥发过快导致树脂析出。流挂现象通常由单次涂抹过厚或稀释比例不当造成，需通过增加涂抹次数并减少单次用量来修正。附着力不良可能源于底材处理不当或涂层固化不完全，在实际应用中，可通过划格试验验证附着力等级，若出现脱落需重新打磨并严格遵循预处理流程再次作业。
