断件分析与3D模型源文件获取
透明件断裂通常发生在应力集中区域，如卡扣连接处或受力支点，修复的核心在于恢复结构的完整性与光学一致性。若拥有原始的3D建模源文件（如STEP、STL或SLA格式），可直接在软件中打开模型，利用布尔运算或专门的修复工具定位断裂面。对于缺乏源文件的情况，需通过高精度三维扫描或基于实物尺寸进行逆向建模，确保断裂边缘的几何特征与原件完全吻合，这是后续等比例缩放和打印精度的基础。
在获取或重建模型后，必须对断裂部位进行预处理。使用建模软件清理断裂产生的多余顶点、非流形几何体以及重复面，确保模型水密性。对于因老化或打印缺陷导致的微观裂纹，建议在软件中设置适当的倒角或圆角过渡，以分散应力，避免修复后再次断裂。这一阶段的数据清洗至关重要，任何微小的几何错误都可能导致切片软件生成错误的支撑结构，进而影响透明件的最终透光效果。
切片参数优化与等比例缩放策略
等比例缩放并非简单的尺寸调整，而是针对透明材料特性的工艺补偿。透明件对打印层的纹理和内部孔隙极为敏感，过大的缩放可能导致层纹加剧，产生光散射。建议保持原始尺寸进行打印以最大化细节，若因打印机尺寸限制必须缩放，应计算线性缩放比例，并相应调整层高。例如，若模型高度缩放至50%，层高建议同步微调，但需确保层高不超过挤出路径的稳定性阈值，通常透明件层高控制在0.1mm-0.2mm之间能获得较好的表面质量。
切片软件的参数设置需重点优化填充结构与外壳层数。透明件内部填充应设置为0%或极低的网格结构，以消除内部杂质和气泡对光线的干扰。外壳层数（Walls）建议设置为3-5层，以确保边缘光滑且无渗漏。打印速度需适当降低，特别是对于PLA或PETG等常用透明材料，较慢的打印速度有助于材料充分熔融和冷却，减少内应力。此外，关闭打印过程中的冷却风扇或使用极低的风扇转速，有助于层间融合，提升整体透明度。

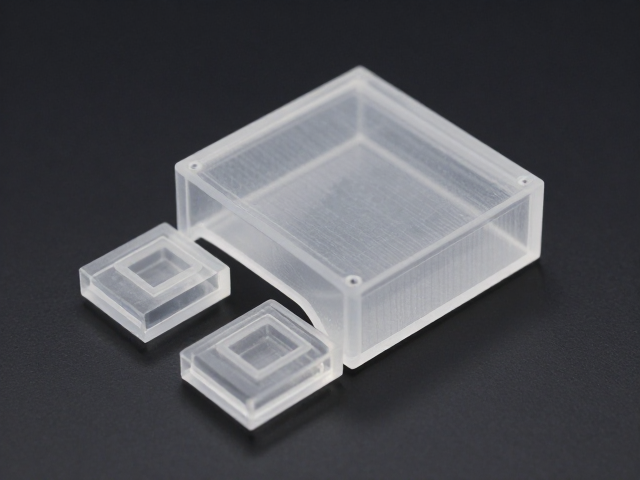

后处理工艺与光学修复
打印完成后的去支撑与打磨是决定透明件最终视觉效果的关键步骤。使用精细的锉刀或砂纸逐步去除支撑结构，注意避免用力过猛导致透明件崩边。打磨过程需遵循从粗到细的原则，依次使用400目、800目、1000目、2000目乃至更高目数的砂纸进行湿磨，每道工序需彻底消除上一道工序留下的划痕。对于高透明度要求的应用，可使用牙膏或专用的塑料抛光膏进行手工抛光，通过摩擦产生的热量使表面微观结构平滑，显著提升透光率。
若断件为多部分拼接或修复后存在明显接缝，需考虑化学抛光或溶剂熏蒸。对于ABS材质，可使用丙酮蒸汽进行表面熏蒸，使表面轻微溶解后流平，消除层纹和接缝。对于PLA或PETG，化学抛光效果有限，主要依赖物理抛光。修复完成后，需检查断件与主体的配合度，必要时进行微调打磨，确保装配后无松动或过紧现象。整个后处理过程需在通风良好且无尘的环境中进行，避免灰尘附着影响光学性能。
