LED灯组基础电路连接教程 LED灯组的核心在于控制电流的单向导通特性，红光与蓝光LED在内部半导体材料上存在差异，导致其正向压降（Vf）不同。红光LED的典型正向压降通常在1.8V至2.2V之间，而蓝光LED由于使用氮化镓等材料，正向压降普遍在2.8V至3.6V之间。这一物理特性决定了它们在接入同一电路时，若直接并联且共用限流电阻，会导致电流分配不均，蓝光灯珠可能因电压钳位效应而亮度不足，甚至
LED灯组基础电路连接教程
LED灯组的核心在于控制电流的单向导通特性，红光与蓝光LED在内部半导体材料上存在差异，导致其正向压降（Vf）不同。红光LED的典型正向压降通常在1.8V至2.2V之间，而蓝光LED由于使用氮化镓等材料，正向压降普遍在2.8V至3.6V之间。这一物理特性决定了它们在接入同一电路时，若直接并联且共用限流电阻，会导致电流分配不均，蓝光灯珠可能因电压钳位效应而亮度不足，甚至红光灯珠承受过高电流而损坏。因此，理解并计算正确的限流电阻是确保电路稳定运行的首要步骤。
在实际接线中，必须严格区分正负极。LED灯珠具有明显的极性，长引脚或内部较小电极通常为正极（阳极），短引脚或内部较大电极通常为负极（阴极）。错误的反向连接会导致LED完全不亮，且在电压超过反向击穿电压时可能永久损坏器件。对于基础测试，建议使用直流稳压电源或标准5V/12V模块作为供电源，并在电路中串联限流电阻以限制工作电流，一般指示用LED的工作电流控制在10mA至20mA之间，照明用灯组则需根据具体功率密度计算总电流，确保不超过电源和导线的安全承载能力。
红光与蓝光接线图解

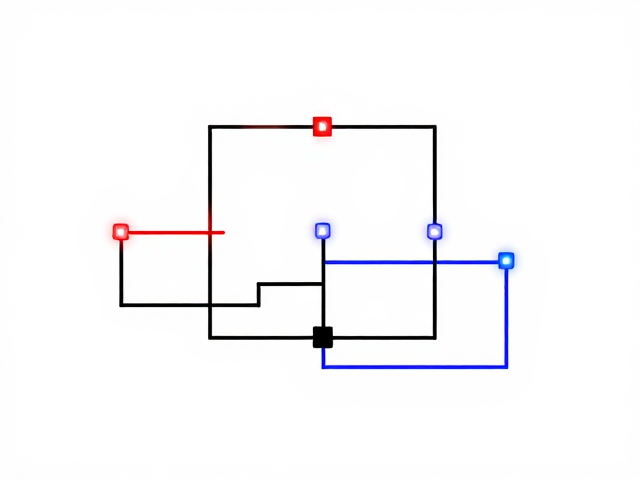

针对红光与蓝光混合使用的场景，推荐采用独立限流的并联结构。在电路图中，电源正极分别引出两条支路，每条支路串联一个独立的限流电阻和一个LED灯珠。对于红光灯珠，若电源电压为5V，假设其正向压降为2V，目标电流为20mA，根据欧姆定律计算，限流电阻R = (5V - 2V) / 0.02A = 150欧姆。对于蓝光灯珠，同样假设正向压降为3.2V，目标电流为20mA，限流电阻R = (5V - 3.2V) / 0.02A = 90欧姆。这种设计能确保两种颜色的LED在各自合适的电流下工作，避免颜色偏差或亮度不一致。
接线示意图中，电源负极应统一连接至所有LED灯珠的负极（阴极），形成共地连接。在面包板或洞洞板上操作时，建议使用不同颜色的杜邦线或导线区分正极线路和负极回路，以减少误接风险。若进行多组串联后并联的复杂连接，需确保每组串联的LED总压降之和小于电源电压，且每组串联电阻需重新计算以平衡各支路电流。务必检查所有焊点或插接点是否牢固，虚接可能导致接触电阻过大，引起局部发热或灯光闪烁，影响电路寿命。
