流道痕迹缺陷的成因机理与表面处理难点 在精密注塑成型过程中，流道痕迹主要表现为浇口周围残留的凸台、颜色差异或表面缩痕，其核心成因多源于熔体在浇口处冷却速率不均或保压阶段分子取向应力未完全释放。当浇口截面尺寸设计过小或模具温度分布不均时，熔体尖端会形成低温冻结层，后续高压注入导致该区域产生明显的视觉瑕疵。此外，脱模过程中的顶针受力或流道凝料与型腔壁的粘连，也会在开模瞬间对制品表面造成微观撕裂或拉扯
流道痕迹缺陷的成因机理与表面处理难点
在精密注塑成型过程中，流道痕迹主要表现为浇口周围残留的凸台、颜色差异或表面缩痕，其核心成因多源于熔体在浇口处冷却速率不均或保压阶段分子取向应力未完全释放。当浇口截面尺寸设计过小或模具温度分布不均时，熔体尖端会形成低温冻结层，后续高压注入导致该区域产生明显的视觉瑕疵。此外，脱模过程中的顶针受力或流道凝料与型腔壁的粘连，也会在开模瞬间对制品表面造成微观撕裂或拉扯，形成难以通过常规抛光消除的永久性痕迹。
传统修补工艺常面临材料兼容性差、后续打磨易导致光泽度不一致以及填充物易脱落等痛点。若直接使用同色ABS或PC材料进行填补，由于两者在固化收缩率上的差异，极易在修补区域与基体之间形成应力集中点，导致产品在长期存放或受力后出现开裂。因此，针对高外观要求的面板或透明件，必须建立严密的缺陷根因分析流程，从模具热平衡、注塑工艺窗口以及后处理材料特性三个维度进行系统性干预，而非依赖单一的修补动作。
基于激光焊接与微量填充的无痕修复工艺
针对流动性较好的工程塑料如PC/ABS或PMMA，激光焊接技术能有效解决大面积流道痕迹问题。该工艺利用高纯度同材质焊条，通过聚焦激光束在焊条与工件接触面产生熔融池，利用热传导使焊条与基体分子链发生物理缠结，而非简单的粘合。操作时需严格控制激光功率密度与扫描速度，确保熔深控制在0.1-0.3mm之间，避免烧焦或穿透。修复后区域无需过度打磨，仅能通过极细目数的砂纸进行微量抛光，即可实现光学级别的过渡，彻底消除传统填补法留下的凹陷感。
对于无法进行激光焊接的硬质材料或局部微小瑕疵，可采用微孔注射填充技术结合专用修补胶进行处理。该流程要求先使用精密钻头在痕迹中心开设直径0.5-1mm的微观容纳孔，随后注入低收缩率、高折射率匹配的专用修补树脂。树脂固化过程中需施加轻微反向压力，以抵消收缩应力。此方法的关键在于修补材料的透光率或漫反射系数必须与基体材料高度一致，修复完成后通过超声波清洗去除表面残留，再进行镜面抛光，可使修补区域在30厘米可视距离下完全不可见。
素组展示下的视觉一致性评估标准

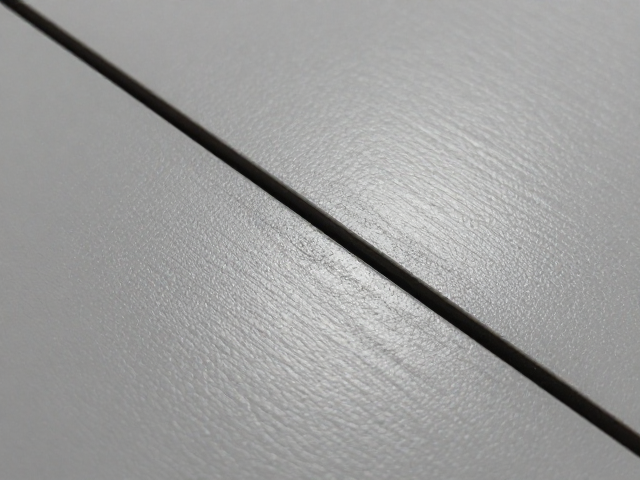

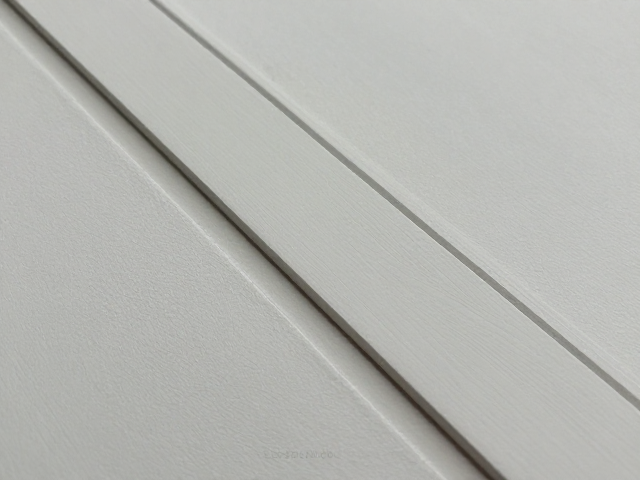

在评估流道痕迹修补效果时，素组展示（即未上色、未喷漆的原色件展示）是检验工艺水平的核心场景。评估标准首要关注修补区域与周围母材的光泽度一致性，通常要求在60度光泽度仪下，修补区与基体的数值偏差控制在±3GU以内。其次，需检查表面微观纹理的连续性，确保修补后的抛光纹路与周围拉丝或咬花纹理方向一致，无断点或模糊现象。在自然光与标准光源箱下观察，修补点不得出现明显的色差晕圈或黄变现象，特别是在白色或浅灰色件上，任何微小的发灰或发暗都会被视为不合格。
此外，机械性能的一致性也是素组展示中隐含的重要指标。修补区域在经历冷热冲击或轻微弯折测试后，不得出现发白应力纹或开裂。在实际案例中，某汽车零部件外观件经过修复后，需在-40℃至85℃的温箱中循环500次，修补点无任何形态变化或脱落，方可认定为合格。这种严格的视觉与物理双重标准，确保了修补不仅停留在“看起来像”的层面，更保证了产品在全生命周期内的结构完整性和外观稳定性，为后续可能的喷涂或电镀工序提供平整、稳定的基底。
