旧物金属翻新：表面预处理的核心逻辑 金属表面的氧化层、油污以及旧漆膜是阻碍新涂层附着力的主要障碍，直接喷涂往往导致后期起泡或剥落。在处理生锈或粗糙的金属部件时，推荐使用砂纸配合角磨机进行物理打磨，针对顽固锈迹可使用钢丝刷或砂纸从80目逐步过渡到200目，直至露出土黄色或银白色的金属基底。这一步骤不仅去除了疏松的氧化物，更重要的是通过增加表面粗糙度，为后续底漆提供机械咬合力，这是决定翻新质量的基础
旧物金属翻新：表面预处理的核心逻辑

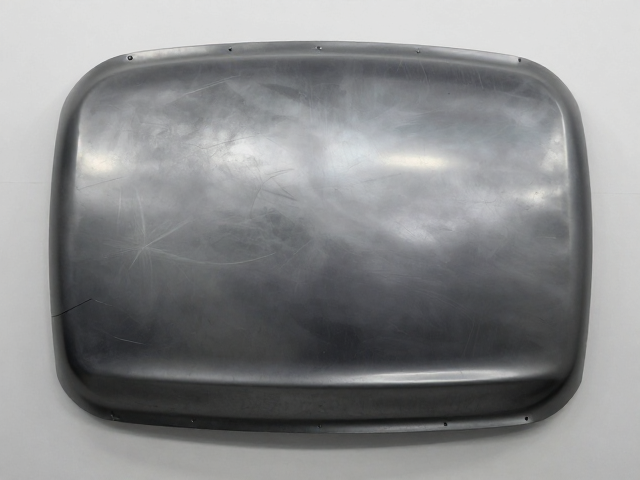

金属表面的氧化层、油污以及旧漆膜是阻碍新涂层附着力的主要障碍，直接喷涂往往导致后期起泡或剥落。在处理生锈或粗糙的金属部件时，推荐使用砂纸配合角磨机进行物理打磨，针对顽固锈迹可使用钢丝刷或砂纸从80目逐步过渡到200目，直至露出土黄色或银白色的金属基底。这一步骤不仅去除了疏松的氧化物，更重要的是通过增加表面粗糙度，为后续底漆提供机械咬合力，这是决定翻新质量的基础环节。
清洁与除油是预处理中极易被忽视却至关重要的步骤。打磨后残留的金属粉尘和手部油脂会严重降低涂层附着力，需使用专用除油剂或工业级丙酮彻底擦拭表面，确保无残留物。对于完全清洁后的金属件，建议静置片刻让溶剂完全挥发，随后立即进行底漆喷涂，避免空气中灰尘二次污染。这种严密的预处理流程能显著提升金属漆的耐久性，是专业翻新作业中必须遵循的标准操作规范。
金属漆喷涂工艺与环境控制
金属漆的核心在于其中的铝粉或珠光颗粒，其排列方式直接决定最终的光泽度和立体感。喷涂时需保持喷枪与工件表面垂直，距离控制在15至20厘米之间，移动速度需均匀稳定，通常以每秒10-15厘米的速度扫过。建议采用“薄喷多层”的策略，第一遍作为雾化处理，轻微覆盖即可，第二遍和第三遍逐渐增加涂料量，确保涂层均匀且厚度适中。每遍喷涂之间需预留5-10分钟的闪干时间，让溶剂挥发，防止流挂或橘皮现象。
环境条件对金属漆的效果有着决定性影响。理想的施工环境温度应保持在15-25摄氏度，相对湿度低于70%，避免在高温或高湿环境下作业，否则容易导致漆膜发白或干燥不良。喷涂空间需保持良好通风，同时设置防尘屏障，因为空气中的尘埃颗粒会嵌入未干的漆膜中形成瑕疵。使用遮蔽纸和胶带对不需要喷涂的区域进行严密封堵，确保喷涂边界整齐，这种精细化的环境与操作控制，是实现镜面般金属质感的关键所在。
清漆保护与后期打磨抛光
清漆层是保护金属漆免受紫外线、氧化和物理刮擦的第一道防线，选择高硬度、高光泽的双组分清漆能显著提升耐候性。清漆喷涂通常在金属漆完全干燥后进行，同样遵循薄喷多层的原则，但清漆的流动性较好，需特别注意控制涂层厚度，避免产生流挂。喷涂后需等待规定的时间进行流平，随后根据产品说明进行烘烤或自然固化，确保清漆层与金属漆层充分交联固化，形成坚固的保护膜。

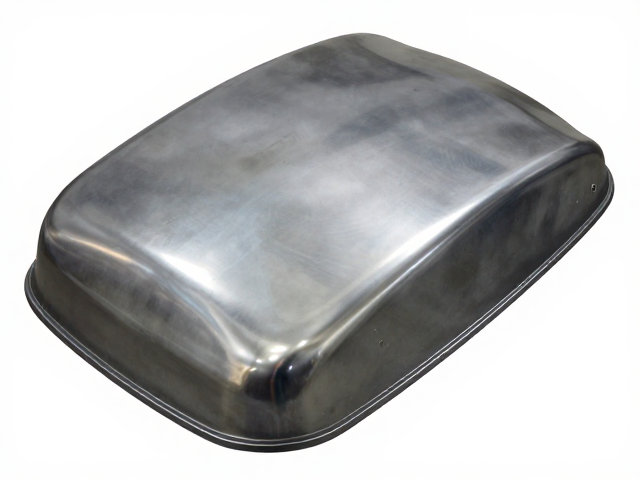

经过清漆固化后的表面可能存在细微颗粒或瑕疵，需要进行精细的打磨和抛光处理。使用600-800目水砂纸蘸水轻轻打磨漆面，去除灰尘颗粒和轻微橘皮，打磨时需保持力度均匀，避免磨穿漆层。打磨完成后，使用抛光机和抛光蜡对表面进行研磨，逐步提升光泽度，直至呈现出深邃、均匀的金属光泽。这一过程能够消除视觉上的不平整，使旧物表面达到接近原厂的新品质感，完成从粗糙旧物到精致物件的华丽转身。
